フォークリフトのブレーキシステムとは何ですか?
フォークリフターブレーキシステム:通常、2 セットのブレーキ システムが取り付けられます。1 セットは常用ブレーキ システムで、走行中に速度を落としたり停止したりするためによく使用されます。これは通常ブレーキシステムと呼ばれます。もう 1 つはパーキング ブレーキ システムで、フォークリフトが停止した後にフォークリフトを静止状態に保つために補助的に使用されます。

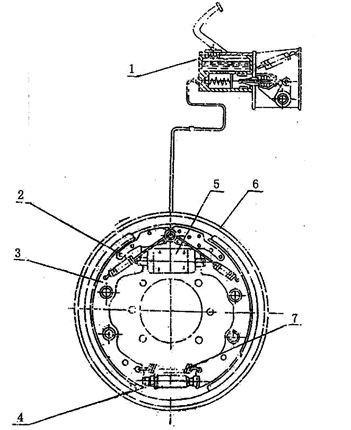

コモンサービスブレーキ:
方式:人力油圧ブレーキ
構成:フットブレーキ機構、ブレーキマスターシリンダー、ブレーキシリンダー、ブレーキアッセンブリ、ブレーキオイルパイプ
原理:ブレーキペダルを踏むとトルクが機構を介してブレーキマスターシリンダーに伝達され、ブレーキマスターポンプが機械エネルギーをブレーキオイルの圧力エネルギーに変換します。ギアボックスの油圧クラッチを開きます。 1 つの方法では、ブレーキ オイルが駆動軸の両側のブレーキ内のブレーキ シリンダーに直接伝達されます。ブレーキシリンダー内のピストンがブレーキシューをブレーキハブに押し付けてブレーキ効果を生み出します。ブレーキペダルを放すとリターンスプリングが作用し、ブレーキシリンダー、クラッチシリンダー内のピストンが元の位置に戻り、リリーフ効果を発揮します。このとき、元々マスターシリンダーのピストンによって押されていたブレーキフルードがブレーキオイルパイプを通ってマスターシリンダーに逆流し、ブレーキシューが外れて元の位置に戻り、ブレーキの効きが消失します。

コモンサービスブレーキ:
方式: 空気圧ブレーキ
構成: エアコンプレッサー、油水分離器、ブレーキ制御弁、圧力制御弁、ブレーキエアパイプAssy、エアタンクAssy、ブレーキ
原理: エンジンはベルト (ギア) ドライブを介してエアコンプレッサーを駆動し、空気を空気貯蔵タンクに押し込みます。空気貯蔵タンクはブレーキコントロールバルブとブレーキ空気室を介して接続されています。ブレーキペダルを踏み込むと、空気貯蔵タンク内の圧縮空気がコントロールバルブを通ってブレーキ空気室に入り、その空気圧の作用によりブレーキ空気室のプッシュロッドが外側に突出し、ブレーキカムが回転してブレーキシューが広がってブレーキハブを押し付けてブレーキ効果が生じます。ブレーキペダルを放すと、制御弁が空気溜めからの空気通路を遮断する。同時にブレーキ空気室内の空気が排気バルブから大気中に排出され、リターンスプリングの作用によりブレーキシューが元の位置に戻され、ブレーキの効きが消失します。

パーキングブレーキ:
方式:機械駆動機構
機能: 長期間の制動目的、またはフット ブレーキが故障した場合の緊急制動を確保します。-
構造:ブレーキ制御機構、フレキシブルシャフト、ハンドブレーキアセンブリ、リミット機構、リターンスプリングおよび関連カップリング
原理:ブレーキハンドルを引き上げると、フレキシブルシャフトトランスミッションを介してブレーキのロッカーアームの角度が変わります。機械機構の作用により、ブレーキのブレーキシューが開いて制動が行われます。このとき、ブレーキ ハンドルは制限装置にあり、作動中はプルアップ状態にあり、長期的なブレーキ効果を実現します。-ブレーキハンドルから手を放すと、リターンスプリングの作用によりブレーキシューが元の位置に戻り、ブレーキの効果がなくなります。
